Высокоглиноземистая огнеупорная глина
Классификация:
Внедрение продукции

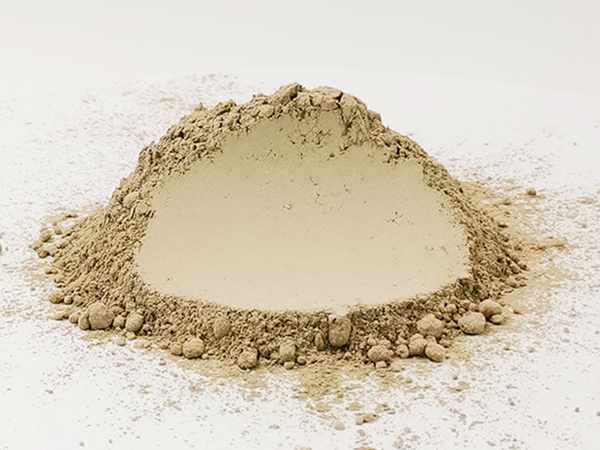

Высокоглиноземная огнеупорная глина - это совместный материал, используемый для кладки высокоглиноземных огнеупорных материалов. Она в основном изготовлена из высокоглиноземных сырьевых материалов с высоким содержанием глинозема (Al₂O₃), обычно от 45% до 90%. Высокоглиноземная огнеупорная глина может заполнять промежутки между огнеупорными кирпичами, делая кладку более компактной и поддерживая хорошую стабильность в условиях высокой температуры.
Высокоглиноземная огнеупорная глина обладает высокой огнеупорностью: благодаря характеристикам своего высокоглиноземного сырья, высокоглиноземная огнеупорная глина имеет высокую огнеупорность. Как правило, ее огнеупорность может достигать около 1770 °C - 1830 °C и может использоваться в высокотемпературных промышленных печах и других средах, таких как в кладке цементных ротационных печей, стекольных печей и других печей.
Высокоглиноземная огнеупорная глина обладает хорошей адгезией: она может прочно связывать высокоглиноземные огнеупорные кирпичи. В процессе кладки швы между кирпичами могут быть заполнены, что улучшает целостность кладки. И при высоких температурах связывающие свойства могут сохраняться, предотвращая растрескивание швов, тем самым продлевая срок службы печи.
Высокоглиноземная огнеупорная глина обладает высокой стойкостью к химическим воздействиям: в некоторых высокотемпературных средах, где существует химическое воздействие, таких как металлургические печи, она может подвергаться воздействию таких химикатов, как шлак. Высокоглиноземная огнеупорная глина обладает определенной стойкостью как к кислым, так и к щелочным шлакам, поскольку химические свойства высокоглиноземных материалов сами по себе относительно стабильны, и глинозем может сопротивляться кислотно-щелочному эрозии в определенной степени.
Требования к кладке высокоглиноземной огнеупорной глины: При строительстве огнеупорных кирпичей необходимо обеспечить заполнение швов глиной, а также плотное прилегание между кирпичами. Использование смещенной кладки может повысить целостность и стабильность кладки. В то же время, после завершения кладки, ее следует правильно обслуживать, например, оставив на некоторое время при определенных температурных и влажностных условиях, чтобы глина полностью затвердела.
| Проекты | Физические и химические показатели | |||||||
| LN-55 | LN-65 | LN-75 | LN-65P | LN-75P | GN-85P | GN-90P | ||
| Al2O3 | ≥ | 55 | 65 | 75 | 65 | 75 | 85 | 90 |
| Огнеупорность, °C | ≥ | 1760 | 1780 | 1780 | 1780 | 1780 | 1780 | 1800 |
Сила адгезии при изгибе при комнатной температуре/Мпа ≥ |
110°C после сушки | 1.0 | 1.0 | 1.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| 1400°C×3ч после обжига | 4.0 | 4.0 | 4.0 | 6.0 | 6.0 | - | - | |
| 1500°C×3ч после обжига | - | 6.0 | 6.0 | |||||
| Температура размягчения при нагрузке 0.2Mpa T2/°C | ≥ | - | 1400 | 1600 | 1650 | |||
| Изменение постоянной линии при нагревании/% | 1400°C×3ч после обжига | -5~+1 | - | |||||
| 1500°C×3ч после обжига | - | -5~+1 | ||||||
| Время связывания/мин | 1~3 | |||||||
| Размер частиц/% | ＜1.0мм | 100 | ||||||
| ＞0.5мм, не больше | 2 | |||||||
| ＜0.075мм, не меньше | 50 | 40 | ||||||
Ключевые слова:
Высокоглиноземистая огнеупорная глина
Предыдущий:
Сопутствующие товары
Расследование
