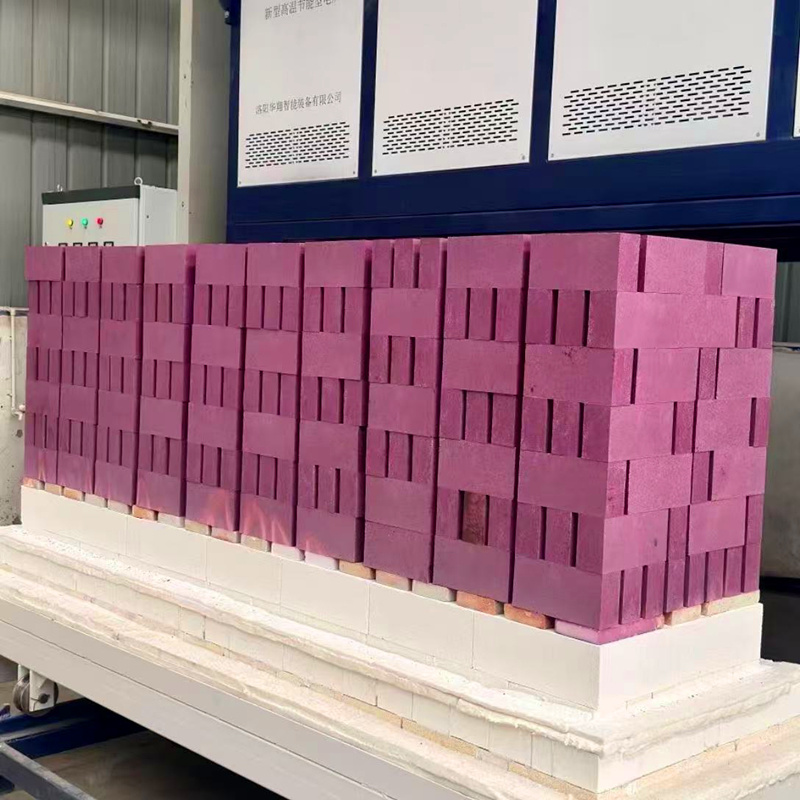

Хромовые корундовые кирпичи
Классификация:
Внедрение продукции
Хромовый корундовый кирпич - это корундовый огнеупорный продукт, содержащий Cr2O3. При высокой температуре Cr2O3 и Al2O3 образуют непрерывное твердофазное решение, поэтому высокотемпературные характеристики хромовых корундовых кирпичей лучше, чем у чистых корундовых кирпичей. Хромовые корундовые кирпичи в основном используются в качестве облицовочного материала для нижней части печи газификации остатков в нефтехимической промышленности, а также могут использоваться в качестве материала для скользящих сопел.
Хромовый корундовый кирпич обладает хорошей термостойкостью и стойкостью к коррозии шлака, отличной стойкостью к эрозии расплавленного шлака, а его стойкость к коррозии шлака усиливается с увеличением содержания Cr2O3. Физические и химические свойства хромовых корундовых кирпичей (примеры) следующие: Al2O3 89.62%, Cr2O3 9.07%, SiO2 0.17%, Fe2O3 0.08%, K20+Na20 0.33%, объемная плотность
3.29g/cm3, видимая пористость 18%, прочность на сжатие при комнатной температуре 88.8MPa, изменение линии повторного обжига (1600 °C, 3ч) -0.07%, температура мягкости под нагрузкой больше 1700 °C.
| Проекты | Физические и химические показатели | ||||
| GGZ-5 | GGZ-12 | GGZ-20 | GGZ-30 | ||
| （Cr2O3）/% | ≤ | 5 | 12 | 20 | 30 |
| （Cr2O3+Al2O3）/% | ≥ | 93 | 93 | 93 | 93 |
| （Fe2O3）/% | ≥ | 0.3 | 0.3 | 0.3 | 0.3 |
| Видимая пористость/% | ≤ | 18 | 18 | 18 | 18 |
| Объемная плотность/(g/cm3) | ≥ | 3.10 | 3.20 | 3.40 | 3.50 |
| Прочность на сжатие при комнатной температуре/Mpa | ≥ | 100 | 100 | 100 | 100 |
Ключевые слова:
Хромовые корундовые кирпичи
Предыдущий:
Далее:
Сопутствующие товары
Расследование
